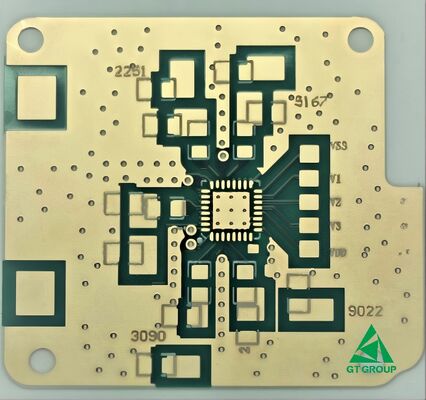

Rogers PCB Board 35UM Медная толщина Идеально подходит для микроволновой электроники и обработки сигналов

Описание продукта:

Печатные платы Rogers относятся к печатным платам, изготовленным с использованием высокопроизводительных диэлектрических ламинатов, разработанных и произведенных компанией Rogers Corporation, мировым лидером в области передовых электронных материалов. В отличие от стандартных печатных плат, изготовленных из обычного стекловолокна с эпоксидной смолой FR-4, материалы Rogers представляют собой специализированные инженерные решения, разработанные специально для высокочастотных, высокоскоростных и высоконадежных электронных применений.

Основные характеристики

Исключительные диэлектрические свойства

Стабильная диэлектрическая проницаемость (Dk): Поддерживает постоянную Dk в широком диапазоне частот (от ВЧ до миллиметровых волн) и при различных температурах, обеспечивая точный контроль импеданса и предсказуемость сигнала.
Сверхнизкий коэффициент диэлектрических потерь (Df): Минимизирует затухание сигнала (вносимые потери) и потери энергии в виде тепла, сохраняя силу и целостность сигнала, что критически важно для высокочастотных характеристик.

Превосходная термическая и механическая стабильность

Низкое тепловое расширение: Коэффициент теплового расширения (CTE) близок к коэффициенту медной фольги, что снижает нагрузку и обеспечивает надежное соединение переходных отверстий во время термических циклов.
Низкое влагопоглощение: Минимальное поглощение воды предотвращает деградацию электрических характеристик во влажной или агрессивной среде.
Высокая теплопроводность: Эффективно рассеивает тепло, что делает его идеальным для высокомощных ВЧ и СВЧ-схем.

Распространенные серии материалов

Серия RO4000® (например, RO4350B, RO4003C): Ламинаты на основе углеводородов с керамическим наполнителем и стеклоармированием. Экономически эффективны, обладают отличными ВЧ-характеристиками, широко используются в базовых станциях 5G, автомобильных радарах и ВЧ-модулях.
Серия RO3000® (например, RO3003, RO3035): Композиты на основе ПТФЭ с керамическим наполнителем. Разработаны для миллиметровых приложений (например, автомобильные радары 77 ГГц), обеспечивая чрезвычайно низкие потери.
Серия RT/duroid®: Материалы на основе ПТФЭ, обеспечивающие самые низкие потери для экстремальных высокочастотных и аэрокосмических применений.

Основные области применения

Телекоммуникации: Антенны 5G/6G, усилители мощности, базовые станции и радиорелейные линии связи.
Аэрокосмическая и оборонная промышленность: Радиолокационные системы, спутниковая связь, авионика и радиоэлектронная борьба.
Автомобильная промышленность: Системы помощи водителю (ADAS), радарные датчики 77/79 ГГц.
Промышленность и медицина: Высокоскоростное испытательное оборудование, медицинская визуализация (МРТ) и спутниковая связь.
Таким образом, печатные платы Rogers представляют собой золотой стандарт для высокочастотных материалов печатных плат, обеспечивая надежную работу передовых технологий благодаря непревзойденным электрическим характеристикам и экологической стабильности.

Технические параметры:
