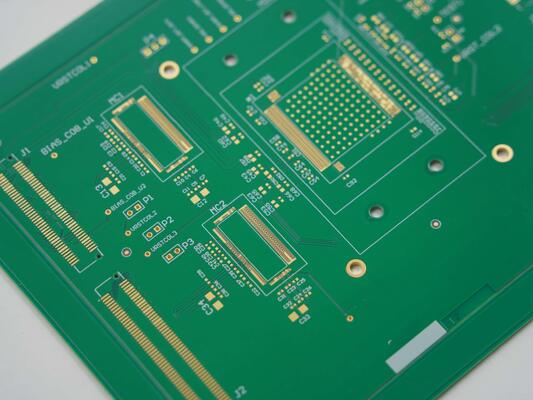

Многослойные печатные платы HDI с минимальным расстоянием между проводниками 0,075 мм, идеально подходящие для сложных схем

Многослойные печатные платы HDI с минимальным расстоянием между проводниками 0,075 мм, идеально подходящие для сложных схем

MOQ: 1 панель
цена: Подлежит обсуждению
Payment Terms: Т/Т
Detail Information
Place of Origin:
China
Сертификация:
ISO9001,ISO13485
Тип продукта:
12-слойная печатная плата HDI
Базовый материал:
FR4/ROGERS/Алюминий/Высокая TG/Средняя Tg
Толщина ку:
1 унция
Тип обслуживания:
Прототип ПКБ/серийное производство
Минимальное пространство между строками:
0,075 мм
Контроль импеданса:
± 10%
Припаяя маска:
Зеленая припоя масска
Поверхностная обработка:
EING
Упаковывая детали:
Вакуумный пакет
Выделить:

Многослойные печатные платы HDI с расстоянием между проводниками 0

,

075 мм

,

Многослойные печатные платы HDI для сложных схем

Характер продукции

Описание продукта:

Тип продукта 12-слойная HDI PCB
Материал FR4 high TG 1.6 мм
Толщина меди 1OZ
Покрытие поверхности EING
Импеданс +/-10%
Маска паяльной краски Зеленая маска паяльной краски
Технология Металлизированные отверстия и глухие отверстия, заполнение смолой

Применение:

Печатная плата высокой плотности (HDI) - это передовое решение, разработанное в Китае для удовлетворения высоких требований современных электронных устройств. Эта печатная плата HDI идеально подходит для применений, где важны экономия места и высокая производительность. Точный контроль импеданса ±10% обеспечивает целостность сигнала и надежную электрическую производительность, что делает ее подходящей для высокочастотных и высокоскоростных электронных схем.


Благодаря передовому дизайну и производственным возможностям, печатная плата высокой плотности широко применяется в различных случаях и сценариях. В потребительской электронике она идеально подходит для смартфонов, планшетов, носимых устройств и ноутбуков, где компактность и производительность имеют решающее значение. Печатная плата HDI поддерживает сложные схемы, необходимые для этих высокотехнологичных гаджетов, повышая их скорость, эффективность и общее удобство использования.

В промышленном и автомобильном секторах печатная плата высокой плотности играет жизненно важную роль в системах управления, коммуникационных модулях и интерфейсах датчиков. Ее надежный контроль импеданса и узкое расстояние между линиями обеспечивают надежную работу в суровых условиях и сложных сигнальных средах. Кроме того, услуги по прототипированию и массовому производству HDI PCB удовлетворяют как этапы исследований и разработок, так и полномасштабное производство, что делает ее отличным выбором для компаний, стремящихся к быстрым инновациям и стабильному качеству.

Медицинские устройства также значительно выигрывают от печатной платы HDI, где точность и миниатюризация имеют решающее значение. Такие приложения, как диагностическое оборудование, системы мониторинга и имплантируемые устройства, полагаются на печатную плату высокой плотности, чтобы предоставить компактные, высокопроизводительные решения, соответствующие строгим отраслевым стандартам.

В целом, продукт HDI PCB из Китая, с его исключительными характеристиками и универсальными вариантами обслуживания, обслуживает широкий спектр отраслей и применений. Будь то для первоначального прототипирования или массового производства, эта печатная плата высокой плотности обеспечивает повышенную электрическую производительность, компактный дизайн и надежное качество изготовления в различных технологических областях.


Поддержка и услуги:

Наш продукт HDI PCB поддерживается специализированной технической командой, стремящейся обеспечить оптимальную производительность и надежность. Мы предлагаем комплексные услуги, включая консультации по проектированию, поддержку производственного процесса и обеспечение качества для удовлетворения ваших конкретных требований.

Техническая поддержка включает помощь в оптимизации компоновки, выборе материалов и устранении неполадок, чтобы помочь вам достичь наилучших результатов в ваших приложениях с высокой плотностью соединений. Наши эксперты готовы провести вас через сложности технологии HDI PCB, обеспечивая бесшовную интеграцию в ваши проекты.

Мы также предоставляем услуги после производства, такие как тестирование, инспекция и анализ отказов для поддержания высочайших стандартов качества продукции. Доступны варианты настройки и поддержка разработки прототипов для ускорения цикла разработки вашего продукта.

Наша приверженность удовлетворению потребностей клиентов отражена в наших процессах постоянного совершенствования и оперативном обслуживании, помогая вам минимизировать время простоя и повысить производительность с помощью ваших решений HDI PCB.
