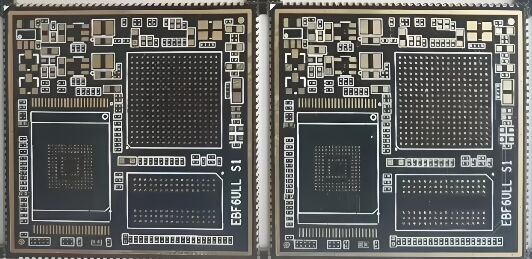

Печатная плата HDI с толщиной меди 1 унция, обеспечивающая превосходную электропроводность

Печатная плата HDI с толщиной меди 1 унция, обеспечивающая превосходную электропроводность

Brand Name: Customized
MOQ: 1 панель
цена: Подлежит обсуждению
Payment Terms: Т/Т
Detail Information
Place of Origin:
China
Сертификация:
ISO9001,ISO13485, TS16949
Тип продукта:
6 слой Hdi Pcb
Базовый материал:
FR4/ROGERS/Алюминий/Высокая TG/Средняя TG
Минимальный мост с паяльной маской:
0,08 мм
Толщина ку:
1 унция
Тестирование:
Тест AOI
Припаяя маска:
Черная маска
Контроль импеданса:
± 10%
технология:
Глухие и заглубленные отверстия, заглушка смолой
Упаковывая детали:
Вакуумный пакет
Выделить:

Печатная плата HDI с медью 1 унция

,

Взаимосвязанная печатная плата высокой плотности

,

Печатная плата HDI с превосходной проводимостью

Характер продукции

Описание продукта:



О слепых и скрытых отверстиях

Когда пространство печатной платы ограничено или конструкция сквозных отверстий ограничена, слепые и скрытые переходы могут предоставить эффективное решение.

Технология слепых и скрытых переходов имеет решающее значение для размещения большей функциональности в компактных компоновках. Укорачивая переходы, чтобы они проходили только через необходимые слои, освобождается больше площади поверхности для размещения компонентов.

Эти переходы используются для соединения слоев печатной платы, где пространство очень ограничено. Слепой переход соединяет внешний слой с одним или несколькими внутренними слоями, не проходя через всю плату. С другой стороны, скрытый переход соединяет два или более внутренних слоя и не достигает ни одного внешнего слоя.

Основные преимущества включают в себя:

  • Соответствие требованиям к плотности трасс и контактных площадок без добавления слоев или увеличения размера платы
  • Уменьшение коэффициента формы печатной платы

Слепой переход - это отверстие с медным покрытием, которое соединяет ровно один внешний слой с одним или несколькими внутренними слоями и не проникает через всю плату. С точки зрения проектирования, слепые переходы указываются в отдельном файле сверления.Печатная плата HDI с толщиной меди 1 унция, обеспечивающая превосходную электропроводность 0
