Описание продукта:

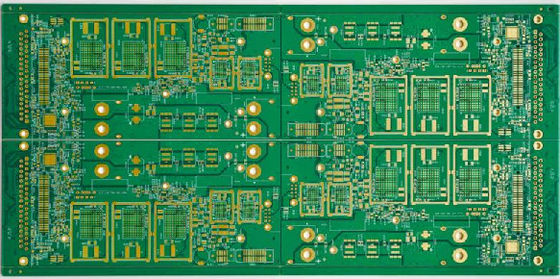

HDI PCB (High Density Interconnect Printed Circuit Board) - это передовая технология, которая предлагает исключительную производительность и надежность для широкого спектра применений в электронике.с максимальным размером подложки 24×32, этот ПКБ предназначен для удовлетворения требований сложных и высокоплотных конструкций цепей.
Одной из ключевых особенностей HDI PCB является его конструкция с лазерным бурением, которая позволяет создавать точные и сложные схемы с непревзойденной точностью.Этот передовой производственный процесс позволяет создавать плотно упакованные компоненты и микровиа, что приводит к более компактной и эффективной схеме.
Что касается спецификаций, то HDI PCB может похвастаться впечатляющими возможностями.повышение общей надежности правленияКроме того, минимальное пространство линии 0,075 мм позволяет с точностью направлять тонкие следы, поддерживая высокоскоростную передачу сигнала.
Для базового материала ПКБ с высоким содержанием дизельных газов могут быть изготовлены с использованием различных вариантов, включая FR4, ROGERS, Алюминий, высокий TG и средний TG.Эта гибкость в выборе основного материала позволяет настраивать на основе конкретных требований приложения, обеспечивая оптимальную производительность в различных условиях эксплуатации.
С медной толщиной 1 унция, HDI PCB предлагает отличную проводимость и тепловую производительность,что делает его подходящим для приложений, где надежная целостность сигнала и рассеивание тепла имеют решающее значениеМедный слой обеспечивает прочную основу для прикрепления компонентов и обеспечивает постоянную электрическую производительность по всей линии.
Подводя итог, HDI PCB - это современное решение для требовательных электронных конструкций, требующих точности, надежности и высокой производительности.возможности высокой плотности взаимосвязи;, и тонкое расстояние между линиями делают его идеальным выбором для приложений, где ограничения пространства и целостность сигнала имеют первостепенное значение.
Применение:
HDI PCB (High Density Interconnect Printed Circuit Board) является универсальным продуктом, который находит применение в широком диапазоне сценариев благодаря своим передовым функциям и возможностям.Произведено в Китае, этот продукт обладает высоким уровнем качества и надежности, что делает его подходящим для различных отраслей промышленности и применений.
Одним из ключевых атрибутов HDI PCB являются варианты базового материала, включая FR4, ROGERS, Алюминий, высокий ТГ. Этот разнообразный выбор позволяет настраивать на основе конкретных требований проекта,обеспечение оптимальной работы в различных условиях.
С минимальным пробелом линии 0,075 мм и толщиной меди 1OZ, HDI PCB предлагает отличную проводимость и целостность сигнала,что делает его идеальным для приложений, требующих высокой точности и эффективностиКонтроль импеданса ± 10% еще больше повышает надежность продукта, обеспечивая постоянную производительность в различных схемах.
Кроме того, зеленая сварная маска обеспечивает защиту и изоляцию ПХБ, защищая его от факторов окружающей среды и обеспечивая долговечность.
Дизайн многослойной взаимосвязи HDI PCB делает его подходящим для сложных электронных систем, которые требуют высокой плотности маршрутизации и компактных макетов.Его высокопроизводительные возможности делают его идеальным для использования в передовой электронике, такой как смартфоны, таблеток, медицинских изделий и аэрокосмического оборудования.
В телекоммуникациях, потребительской электронике, автомобилестроении или промышленности ПКБ HDI превосходят в предоставлении надежных решений для современных электронных устройств.Его универсальность, надежность и высокая производительность делают его предпочтительным выбором для производителей, стремящихся расширить границы технологии.
