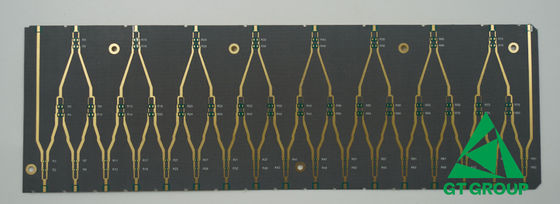

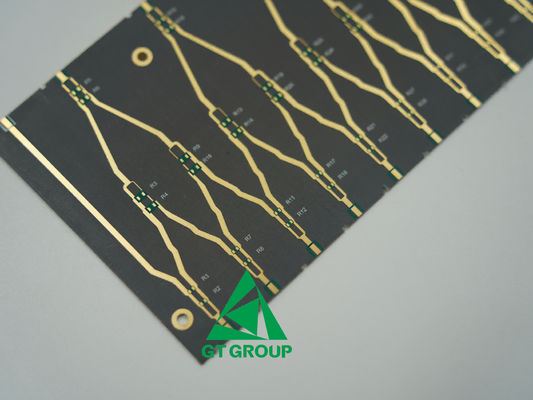

Высокочастотный прототип ПКБ 2 слой с FR4 BM255 0,51 мм Зеленый Soldmermask

Параметры продукта:

Высокочастотные печатные платы являются критическими компонентами в современной электронике, предназначенными для работы на частотах, обычно от 500 МГц до нескольких ГГц и выше.Вот некоторые ключевые характеристики высокочастотных ПХБ:

1. Диэлектрическая постоянная (Dk) и фактор диссипации (Df): Высокочастотные печатные платы требуют материалов с низкой и стабильной диэлектрической постоянной для минимизации задержек распространения сигнала и поддержания контроля импеданса.Они также нуждаются в низком факторе рассеивания, чтобы уменьшить потерю сигнала.

2. Коэффициент теплового расширения (CTE): Для высокочастотных ПХБ необходимо сопоставлять CTE различных материалов, чтобы предотвратить стресс и потенциальные сбои, особенно во время теплового цикла.

3. Теплопроводность: Высокочастотные схемы часто генерируют значительное тепло, что делает управление тепловой энергией критическим фактором.влияющие на общую надежность системы и способность обработки энергии.

4. Поглощение влаги: Склонность материала поглощать влагу может существенно повлиять на его электрические свойства, особенно при высоких частотах.Материалы с низкой влагопоглощающей способностью предпочтительнее для поддержания размерной стабильности и долгосрочной надежности

5. Размерная стабильность: Это относится к способности материала сохранять свою форму и размер в различных условиях окружающей среды, обеспечивая постоянные электрические характеристики и влияя на производительность производства.

6. Целостность сигнала: Высокочастотные печатные платы предназначены для поддержания целостности сигнала на высоких частотах, минимизируя искажение и потерю сигнала.Это достигается за счет использования материалов с низкими диэлектрическими потерями и тщательной конструкции.

7. Материалы с низкой диэлектрической потерью: Такие материалы, как Роджерс и ПТФЕ (тефлон ПКБ), используются в ПКБ высокой частоты из-за их низкого фактора рассеивания и низкой диэлектрической константы, которые уменьшают потерю сигнала и улучшают производительность устройства.

8. Эффективное тепловое управление: ПХВ должны быть термостойкими, используя тепловые каналы, теплоотводы и лучшие материалы субстрата для эффективного управления теплом, обеспечивая долговечную производительность.

9. Управление импеданцией: высокочастотные печатные платы часто имеют контролируемые следы импеданса и точное соответствие импеданса для обеспечения оптимальной передачи сигнала и минимизации отражений.

10. Строительство и размещение компонентов: Расположение и маршрутизация трасс, а также стратегическое размещение компонентов имеют решающее значение для предотвращения деградации и помех сигнала.Компоненты поверхностного монтажа часто используются для уменьшения индуктивности и емкости свинца.

11. Заземление и защита: Для уменьшения электромагнитных помех (ЭМИ) и поддержания стабильности сигнала используются надлежащие методы заземления.Высокочастотные схемы часто защищаются от внешних помех и содержат электромагнитные излучения.

Эти характеристики делают высокочастотные печатные платы необходимыми для применений, требующих эффективной передачи и приема высокочастотных сигналов, таких как системы беспроводной связи,радарные системы, микроволновые устройства и высокоскоростные цифровые схемы.
