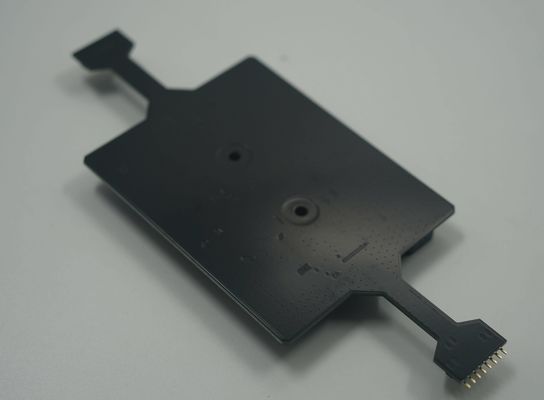

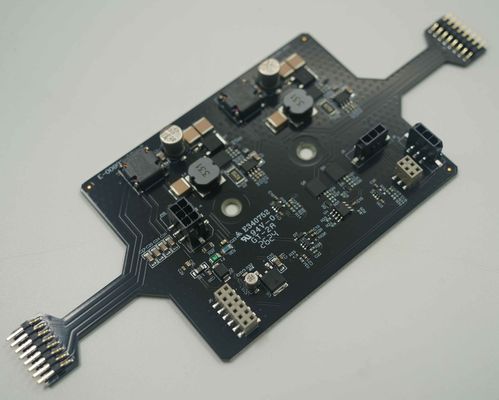

6 слоев PCB сборки Черная сварная маска и 2OZ медная толщина для оптимальной производительности
  • 6 слоев PCB сборки Черная сварная маска и 2OZ медная толщина для оптимальной производительности
  • 6 слоев PCB сборки Черная сварная маска и 2OZ медная толщина для оптимальной производительности

6 слоев PCB сборки Черная сварная маска и 2OZ медная толщина для оптимальной производительности

Место происхождения Китай
Фирменное наименование Customisation
Сертификация ISO9001, TS16949
Детали продукта
Наименование продукта:
Производитель электронных печатных плат, печатные платы, печатные платы, печатные платы
Склады:
6 слоев
Материал:
FR4 TG135
Толщина доски:
1.6mm+/-10%
Маска для сварки:
Черный
Поверхностная отделка:
Золото погружения
Услуга:
Односторонний сервис, клон ПКБ, поставка ПКБ/компонентов, сварка/программирование/испытания, PCB&PCB
Тип:
собрание напечатанной цепи
Испытывая обслуживание:
Функциональный тест, E-тест или мух-зонд согласно количеству заказа, Мух-зонд, E-тест/тест приспособ
Применение:
Потребительская электроника и т.д.
Самое интересное:

Сборка ПКБ 6 слоев

,

2OZ Медная толщина PCB сборки

,

Чёрная сварная маска для сборки ПКБ

Условия оплаты & доставки
Количество мин заказа
1 шт.
Цена
Negotitation
Упаковывая детали
Вакуумный пакет
Условия оплаты
Переговоры, T/T
Характер продукции

Описание продукта:



Тип продукции Сборка печатных плат
Многослойные 6 слоев
Материал FR4 Tg135 1,6 мм
Толщина меди 2/1/1/1/2OZ
Окончание поверхности Золото для погружения
Маска для сварки Черный



PCBA: Технологии сборки:



Технология поверхностного монтажа (SMT):Компоненты монтируются непосредственно на поверхность печатного листа.



Технология проходного отверстия (THT): Компоненты с проводами провода вставляются в отверстия на ПКБ и сварятся с противоположной стороны.



Автоматизированная оптическая инспекция (AOI): Системы AOI используют камеры и алгоритмы обработки изображений для проверки сварных соединений и компонентов на наличие дефектов, таких как неправильное выравнивание, отсутствующие компоненты или сварные мосты.



Рентгеновская инспекция: рентгеновские аппараты используются для осмотра скрытых соединителей сварки, проверки пустоты в сварке и обеспечения целостности компонентов, таких как массивы шаровой сетки (BGAs).



Испытания в цепи (ICT): ИКТ включает в себя тестирование электрических соединений на ПКБ с использованием испытательных зондов.



Испытания летающих зондов: Вместо использования специальных испытательных приборов, летающие испытатели-зонды имеют передвижные испытательные зонды, которые могут адаптироваться к различным конструкциям ПКБ, что делает их подходящими для производства небольшого объема.



Функциональные испытания: Это включает испытание ПХБ, пока он работает, чтобы убедиться, что он функционирует в соответствии со спецификациями конструкции.Эти процессы и технологии в совокупности обеспечивают качество и надежность PCB-сборов в электронных устройствах.
